Schémas Bandit 600/1200

Emplacement des pièces

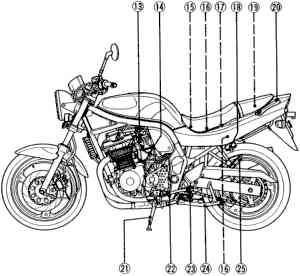

Emplacement des pièces GSF 600
  1. Robinet d'essence
  2. Vis butée de volet de gaz
  3. Batterie
  4. Fusibles
  5. Porte-casques
  6. Verrou de la selle et porte-casque
  7. Outils
  8. Barre de maintien passager
  9. Béquille latérale
  10. Levier de sélecteur
  11. Repose-pieds
  12. Béquille centrale
  13. Repose-pieds passager
  1. Levier d'embrayage
  2. Commodo gauche de guidon
  3. Levier de starter
  4. Compteur de vitesse
  5. Commutateur d'allumage
  6. Compte-tours
  7. Témoins lumineux
  8. Réservoir de liquide de frein avant
  9. Commodo droit guidon
  10. Poignée des gaz
  11. Levier de frein avant
  12. Bouchon du réservoir d'essence

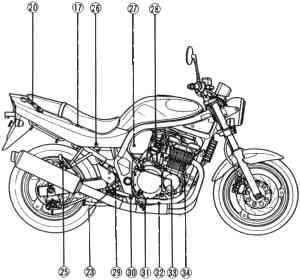

 Emplacement des pièces GSF 600
Emplacement des pièces GSF 600
  1. Réservoir de liquide de frein arrière
  2. Filtre à air
  3. Carburateurs
  4. Contacteurs de feu stop arrière
  5. Pédale de frein arrière
  6. Regard d'inspection d'huile moteur
  7. Bouchon de vidange d'huile moteur
  8. Bouchon de remplissage d'huile moteur
  9. Filtre à huile
  1. Compteur de vitesse
  2. Compteur kilométrique
  3. Totalisateur journalier
  4. Bouton de remise à zéro du totalisateur
  5. Jauge d'essence (GSF 1200)
  6. Compte-tours
  7. Témoin lumineux de changement de direction
  8. Témoin lumineux de plein phare
  9. Témoin lumineux de point mort
  10. Témoin lumineux de pression d'huile
 Tableau de bord Bandit
